產品主要技術資料

產品名稱：

東風多利卡綠化打藥車

外型尺寸(mm)：

7200x2080x2650

底盤型號：

DFA1110SJ11D3

貨廂尺寸(mm)：

×

總 質 量 ：(kg)

11495

接近/離去角(° )

24/12

額定質量：(kg)

6500

前懸/后懸(mm)：

1210/2190

整備質量：(kg)

4800

最高車速(km/h)：

95

軸荷：

4595/6900

底盤參數

底盤型號：

DFA1110SJ11D3

批次：

264

軸 數：

2

燃油種類：

柴油

軸 距(mm)：

3800

前 輪 距(mm)：

1770,1831,1740,1845,1769

駕駛室乘人數：

 3

后 輪 距(mm)：

1640,1586,1610,1680,1629

輪 胎 數：

6

彈簧片數：

 8/10+7,11/9+7

輪胎規格：

8.25-20 14PR,8.25R20 14PR

整車說明：

 GB3847-2005,GB17691-2005 國Ⅳ

發動機參數

發動機型號

發動機生產企業

排量（ml）

功率（kw）

ISB3.9-125E40A

CY4102-CE4B

CY4102-CE4C

YC4E140-42

YN38CRD1
YC4S150-48

東風康明斯發動機有限公司
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
廣西玉柴機器股份有限公司
昆明云內動力股份有限公司
廣西玉柴機器股份有限公司

3900
3856
3856
4260
3760
3767

92
100
91
103
95
110

** 免征車輛購置稅 ** 公告目錄查詢

產品型號

車輛名稱

冊數

頁碼

CSC5110GPSDA4

綠化噴灑車

2014年第01冊

第187頁

專用功能與性能參數介紹

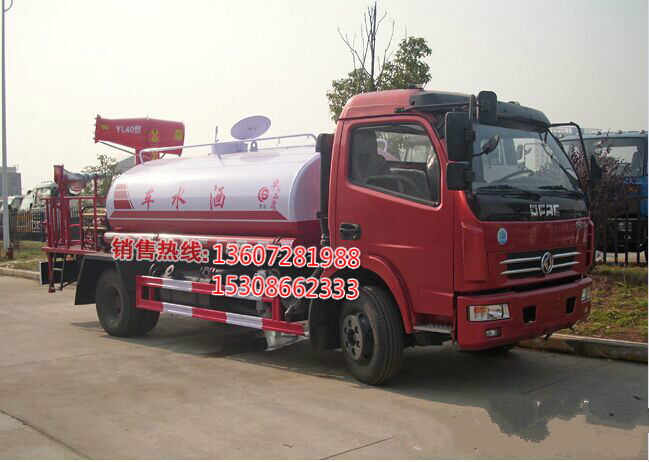

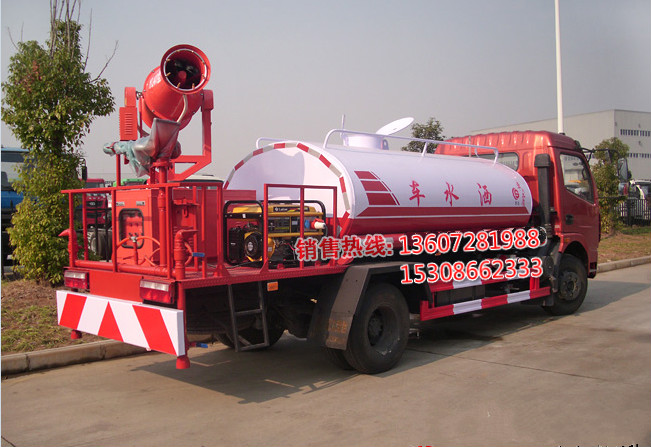

     改裝說明：東風多功卡打藥車是一款集道路灑水、綠化噴灑、噴霧打藥于一體的多功能水罐車，配備前沖（噴）、后灑、側噴，罐體后帶工作平臺，平臺上安裝綠化灑水炮和炮筒式風送噴霧打藥機組。高壓灑水炮可全方位旋轉，可連續調成直沖狀、大雨、小雨、毛毛雨、霧狀等。前沖灑水寬度：14m，高壓水炮柱狀射程：28m，霧狀射程：5m。

灑水車罐體頂部和后部均帶安全護欄，配備全國質量評比第一名的杭州威龍專用灑水泵，泵可抽水排水（流量：40m3/h，揚程：50m，垂直吸程：6.5m），安裝過濾網，帶消防接口，可通過消防栓進水，帶自流閥，罐體金屬漆。

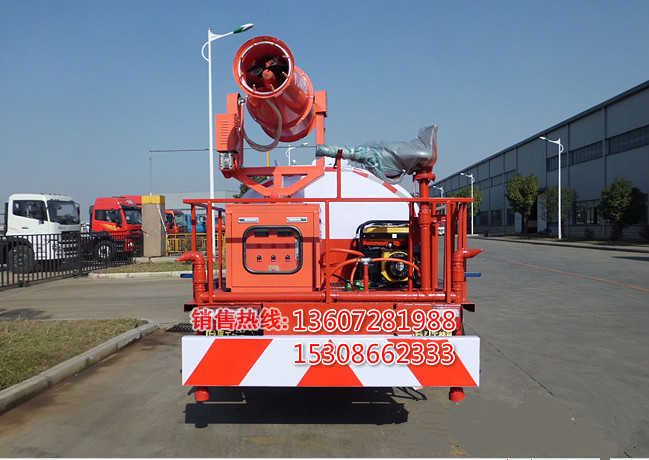

炮筒式噴霧打藥機組可選擇獨立的柴油或汽油機組，也可外接三相電源使用，霧炮可手控或遙控操作，可左右旋轉，上下擺動。常規配備20-30米的噴霧機組，最高可配備45-80米噴霧機，客戶需應根據實際需求選擇使用。

配套動力：5.5KW柴（汽）油發電機組

噴霧流量：6-18L/min

射程(靜風狀態)：水平 35-45m  垂直 22-28m

霧譜范圍： 50-150um

工作壓力： 1.5-3.5MPa

仰俯角度： -10°—90°

旋轉角度： 360°往返可調，仰俯-10°~90°

    選裝配置：可加裝綠化打藥卷盤（帶遠射程手執式打藥桿和20米的噴霧管）、罐內防腐防銹、非車帶泵動力，多方位進出水接頭、電磁閥、氣動閥、警燈、消防泵、消防水炮、消防水帶等設施，以滿足不同用戶需求。

    工作原理：灑水車主要由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生動力，將罐體內部的液體通過管網噴灑出去。打藥機組是通過高壓三缸柱塞泵對液體進行加壓，然后通過風機將液體二次霧化后噴射出去。可對園林行道樹、綠化帶、垃圾場及收集點等進行噴藥殺蟲消毒殺菌，霧化距離最高可達50米；對物體有較強的穿透力和藥液附著力、能有效地節約用藥量和減少污染。解決常規噴藥植保機械射程不高、霧化差、人工效率低、藥液流失嚴重等問題。打藥車除適用于樹木的病蟲害防治作業，也可進行噴灑化學除草劑，用于城市衛生防疫等工作。

     適用范圍：東風多利卡綠化打藥車主要用于城市街道、車站碼頭、學校機場、公共場所、垃圾場地，衛生防疫等噴藥殺菌消毒，除塵降溫；城市園林綠化、 防風防沙林帶、農田林網、公路綠化帶、花帶路樹、草原牧場、蔬菜基地、高爾夫球場等噴藥防治病蟲害；畜牧養殖廠的噴霧消毒、去異味（除臭）；煤場礦山、火電廠等粉塵較大環境下的噴霧降塵工作。
